Bezpečnostný guľový ventil AQF

Ningbo Chaori Hydraulic Co., Ltd. sa nachádza v národnom AAAAA malebnom letovisku Xikou, Fenghua, Ningbo. Spoločnosť má rozlohu 18 000 metrov štvorcových a je vybavená dokonalými výrobnými strojmi a detekčnými prístrojmi. V roku 2000 prešla certifikáciou lSO9001-2000 a mala dôležité certifikáty a licencie, vrátane licencie na projektovanie a výrobu špeciálnych zariadení vydanej Generálnou správou kontroly kvality, inšpekcie a karantény v Číne, certifikát výroby tlakovej nádoby ASME a EÚ. CE certifikát. Spoločnosť sa podieľala na vytvorení národnej normy typu akumulátor.

kontaktuj nás

Detaily produktu

1. Prehľad

Akumulátorový bezpečnostný guľový ventil AQF sa skladá z uzatváracieho ventilu, poistného ventilu a vypúšťacieho ventilu. Inštaluje sa medzi akumulátor a hydraulický systém na ovládanie zapínania, vypínania, pretečenia a vypúšťania akumulátorového oleja. stave.

2. Popis Modelu

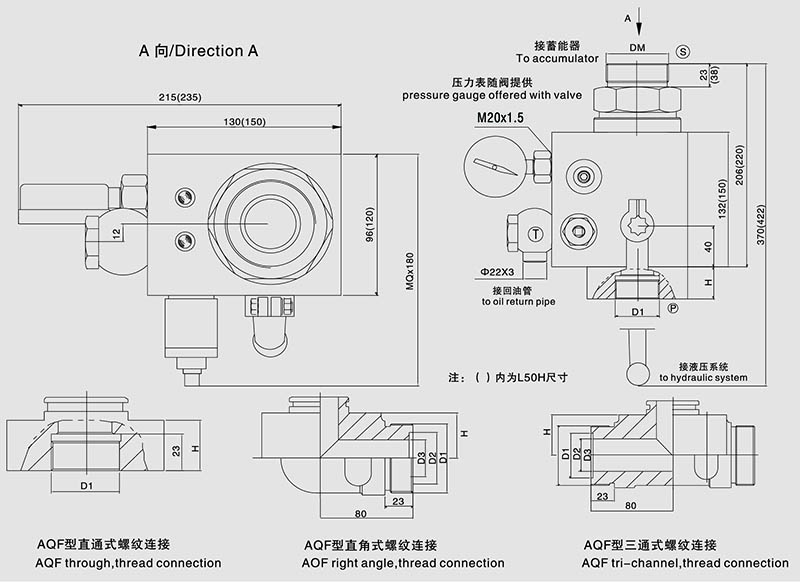

3. Rozmery

4. adaptér

Adaptér bezpečnostného guľového ventilu (záplatovacie jadro) (QF-L25~L40) /Adaptér bezpečnostného ventilu

Použitie jadrovej náplne môže rozšíriť rozsah použitia bezpečnostných guľových ventilov: napríklad 100L akumulátor môže byť vybavený bezpečnostným guľovým ventilom malého priemeru prostredníctvom nastavenia jadrovej náplne, čím sa rieši problém pripojenia malého priemeru na veľký akumulátor; platí aj opačne. Zároveň je vyriešený problém vzájomnej zameniteľnosti medzi dovážanými akumulátormi a domácimi akumulátormi.

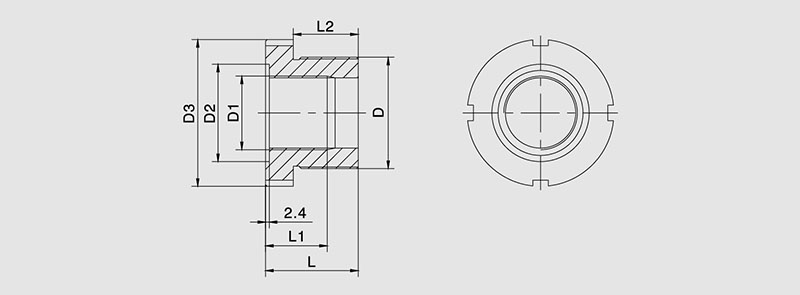

Adaptér bezpečnostného guľového ventilu (plniace jadro) (QF-L25~L40)

Patch core model	D	D1	D2	D3	L	L1	L2	Hmotnosť/(kg)
QF-L25	M60x2	M42x2	68	80	50	28	35	1.52
QF-L40	M72x2	M60x2	80	95	60	38	42	2.15

5.technické špecifikácie

model	Nominálny tlak	Okolie stanice na reguláciu tlaku)	Menovitý priemer	Nominálny prietok	základná veľkosť)					Použiteľný model akumulátora	hmotnosť (kg)
Model					H	D3	D2	D1	DM	Pre Akumulátor
AQF-L25H ※-A					31.5	24		M33x2	M27x2 M42x2	NXQ-1,6- 10 ※-L-A
A〇F-Ls25H ※-A	10	H1 = 3,5-14	25	100	30	22	35	M42x2			17
A〇F-Lw25H ※-A
AQF-L32H ※-A					31.5	30		M42x2	M42x2 M60x2
A〇F-Ls32H ※-A	20	H2 = 7-21	32	160	36	26	40	M52x2			17.5
A〇F-Lw32H ※-A										NXQ-10〜 100 ※-L-A
AQF-L40H ※-A					31.5	36		M48x2	M60x2 M72x2
A〇F-Ls40H ※-A	31.5	H3 = 14-31,5	40	250	40	32	45	M60x2			18.5
AQF-Lw40H ※-A
AQF-L50H ※-A			50	500	36	48		M72x2	M72x2		20

6.návod na objednávku

①Pri objednávke je potrebné uviesť celý názov kódu modelu, napr.: pracovný tlak 31,5Mpa, priemer 20mm, pripojenie je trojcestné, závit kĺbu akumulátora je M42x2, poistný guľový ventil: AQF-LW20H3-A/M42x2

②Ak existujú špeciálne požiadavky na skupinu poistných ventilov, obráťte sa na našu spoločnosť.

③Spoločnosť si vyhradzuje právo zmeniť dizajn bez predchádzajúceho upozornenia.
